晶盾覆膜技术 三代多维膜压 芯片混打技术
芯片混打技术
以源头创新终结BIN分选之困
星灿智显自主研发的芯片混打技术,摒弃了传统"先精密分选,再精准匹配"的复杂路径,通过自研混晶逻辑,
即可实现高效、环节、降低供应链复杂度,并有效控制整体成本。精准的光色一致性控制,从而大幅简化生产。
显著降本,价值链优化
精简分选流程
大幅降低对高精度、多档位分选设备的依赖,减少分选环节的时间与成本投入。
优化采购与库存
简化物料管理,降低库存资金占用与呆滞风险。
提升生产效率
产线无需进行严格的BIN间匹配调试,简化生产流程,提升整体制造效率。
卓越一致
视觉体验无缝统一
高阶光色均匀性
通过底层技术创新,芯片光电参数高度集中,实现最高16/24混下的出色均一性,确保画面色彩纯净、过渡平滑。

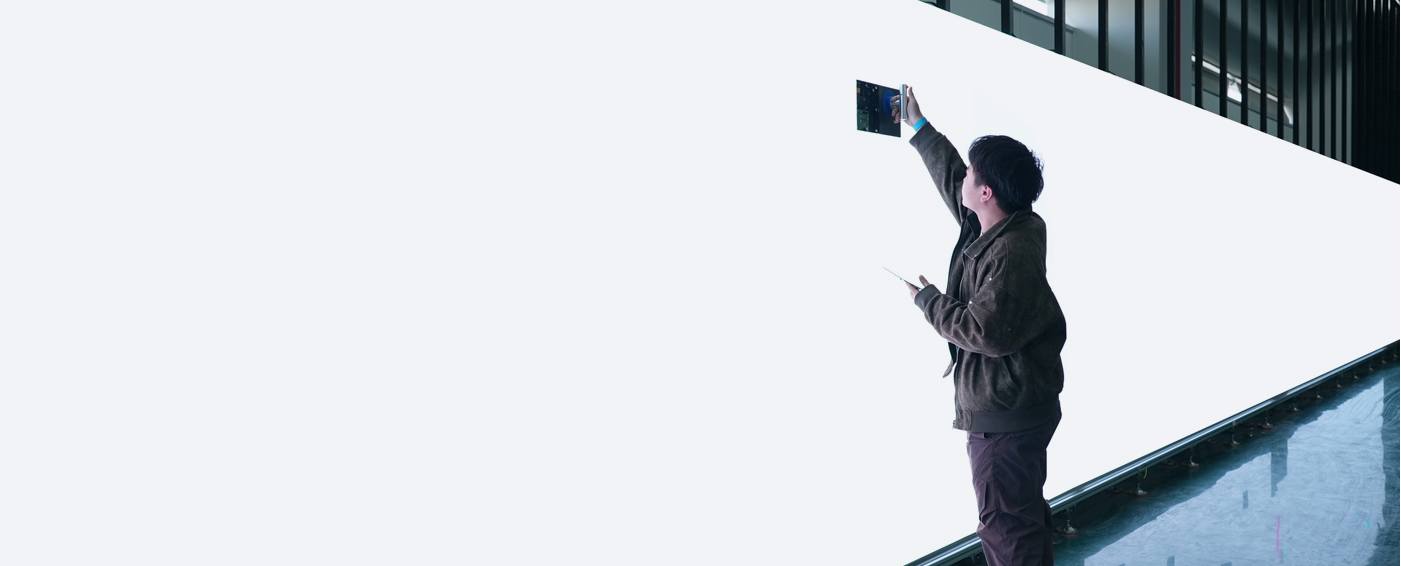

消除维护痛点
后期维修备料通用性强,无需追溯特定BIN码,显著降低维护难度与长期备件成本。
高竞争力
重塑产品价值
显著的成本优势
在同等甚至更优的显示品质下,提供显著的成本优势。
消除维护痛点
助力客户打造更具市场竞争力的高性价比产品,开拓更广阔的应用场景。

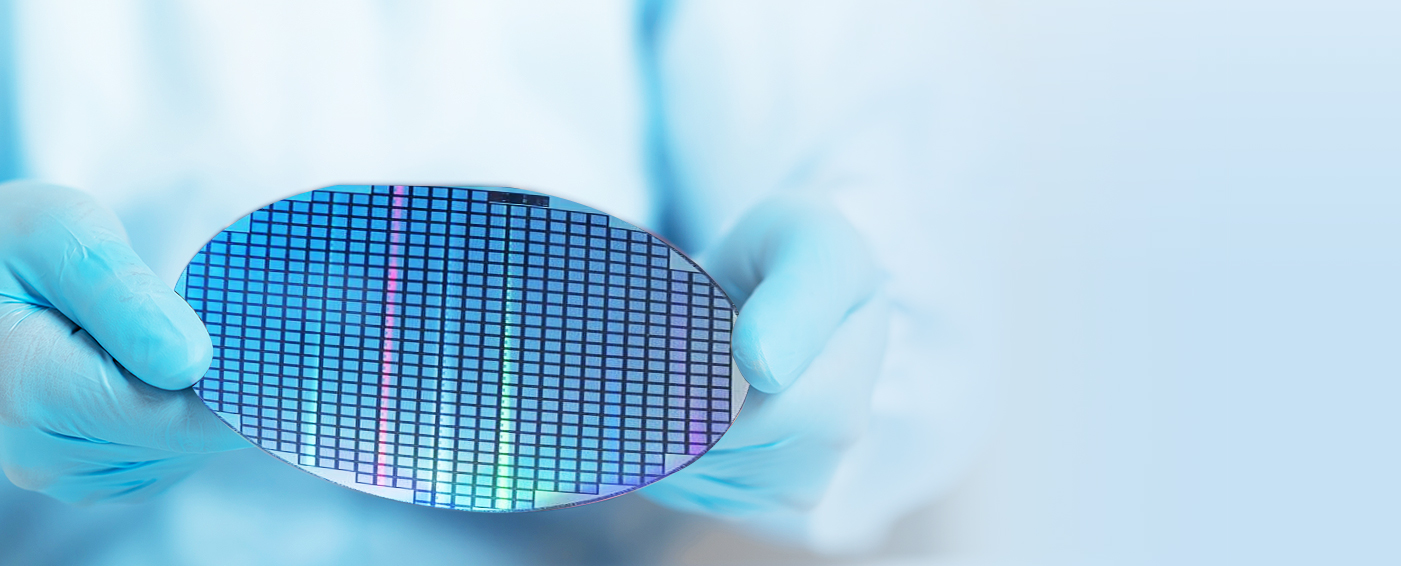

技术内核
源于系统化创新的芯片级解决方案
更集约、更高效、更可靠
元旭芯片混打技术并非对分选精度的妥协,而是通过先进的芯片结构设计、材料科学创新及制程精密控制,在芯片制造环节即实现对关键光电性能的主动设计与管控。我们将复杂度从后端的“筛选与配对”前移至前端的“设计与生成”,实现了从“依赖分选”到“依靠创新”的根本性跨越,为产业提供了更集约、更高效、更可靠的技术路径。
